注塑模推出機構設計

閱讀次數:8235次 發布時間:2017-05-11 投稿人:東莞譽豐

文章概括: 譽豐塑膠制品廠提供注塑模推出機構設計,先從注塑模推出開始介紹,然后介紹注塑模推出機構的構成,并附上圖片進行說明,后續介紹推模設計,最后講解一些設計中的注意事項.

設計介紹

設計要求

首先介紹注塑模推出機構,然后介紹注塑模推出機構的構成,并附上圖片進行說明,后續介紹推模設計中的三種方式機械推模,手動推模,氣動推模等,最后講解一些設計中的注意事項.

1:盡量使需要做出來的塑膠件不要在定模一側

2:需要保證塑膠制品在推出時不損壞,不能變形等

3:塑膠件在推出時需要外觀完好,不能出現劃痕之類

4:動模和定模和模時需要能完美復位

5:長時間合模需要機構保存完好

注塑模推出機構介紹

當注塑件注塑成型后,我們等到塑膠件冷卻后,用一套裝置把塑膠件從模具中頂出,我們也稱之為脫模過程,我們通常就稱這個推出機構稱之為注塑模推出機構為推出機構,有的人也稱之為脫模機構,還有人稱它為頂出機構,凡此種種,都是只是一個簡單的動作,推出注塑件.

脫模推出機構

注塑模推出機構的構成

1:推出部分

2:復位部分

注塑模推出部分和復位部分

注塑模推出動作設計

有三種方法可以進行推出動作設計分別是

1:設計使用機械來推出機構

這樣做的好處非常簡單,在注塑過程中,一般溫度都在200攝氏度左右,高溫非常危險,所以這種方便減少了人工的參與,安全性能方便提高了很多,另外在產品一致性方便可以保證一致性,因為機械加工都是完成的同一個步驟,缺點就是人不在注塑機方便,如果發現不良塑膠件,需要等到塑膠件注塑完成后一段時間才才能發現.

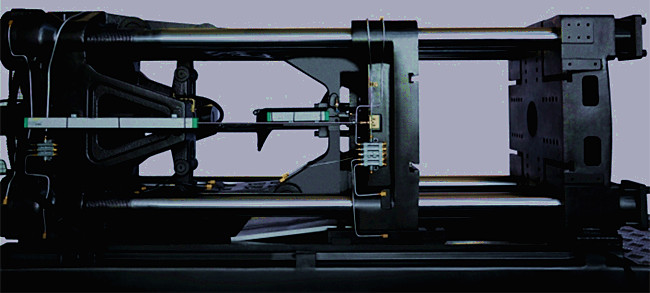

使用機械脫模機構

2:設計使用手動推開機構

這種方法很顯然現在越來越少,最重要的原因也跟樓上說的一樣,溫度太高,人手動推??赡軙l生意外情況太多,不建議使用

3:設計使用氣動進行推模

這種方法的好處是磨損小,功耗小,安全系數高,但是效率相比機械推出機構來說會低一些.

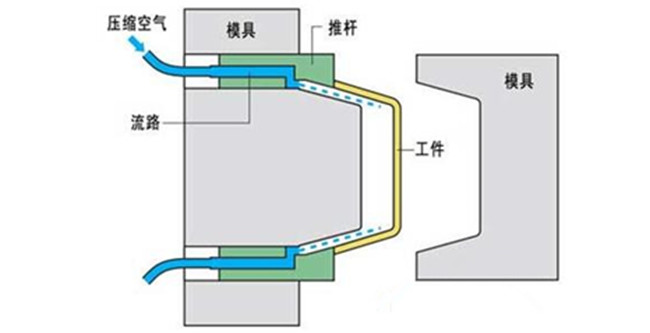

使用氣動進行推模

綜合以上三種可能,我們采取的為機械推出機構來完成塑膠件的推出.

在設計中需要注意的事項

1:為了獲得較大的頂出力,我們設計的時候可以在垂直壁厚的下方

2:模具的頂桿在加工時設計為直角或者垂直,這樣更方便于加工.

注意到這兩個要求,一般的簡單脫模,就非常容易了.如果遇到比較復雜的脫模,需要設計兩種或者兩種以上的脫模方式同時進行脫模.

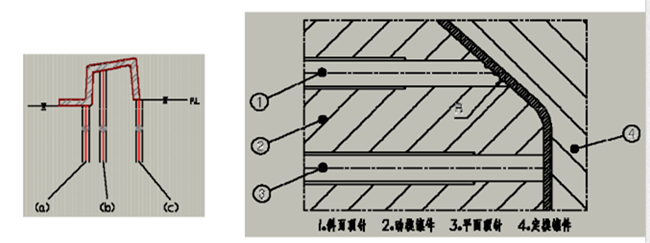

設計中注意事項

推出機構的復位

脫模機構在完成了塑膠件脫模之后,我們需要保證推出機構進行復位來進行下一次運動,在這個過程中,推薦板之外,其他的脫模機構必須要恢復到初始位置,需要復位的組件如下

1:推出機構中的復位桿 需要復位

2:推出機構中的彈簧

3:推出機構中的推桿和推管等.

按照這樣的方法設計,推出機構基本能把簡單的推出塑膠件

如遇到復雜的需推出件,我們可以采用兩次推出的方法.第一次設計為通過彈簧或者拉桿來完成,后一次推出通過簡單的推出機構來完成.如圖.

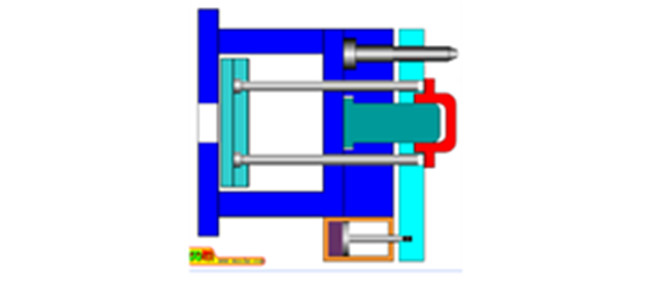

復雜推出機構
